Was ist eine USV Anlage?
Eine unterbrechungsfreie Stromversorgungsanlage (kurz USV Anlage) dient der der Notstromversorgung angeschlossener Verbraucher, wie beispielsweise sensible IT-Systeme in Unternehmen. Je nach Typ, bietet die USV Anlage nicht nur Schutz vor Stromausfällen, sondern auch vor Unter- und Überspannungen.
Was für Arten von USV Anlagen gibt es?
USV-Anlagen werden im Wesentlichen in drei Kategorien unterteilt:
1.)
Offline / Standby-USV Anlagen der Klassifikation 3 nach IEC 62040-3
USV-Anlagen dieser Art bieten einen Schutz vor Stromausfall, Spannungseinbruch und Überspannung. Sie sind die kostengünstigste Option im Bereich USV Anlagen. Es dauert bis zu 10 ms, bis die Anlage bei einem Stromausfalll die Versorgungsspannung der Verbraucher übernimmt. EDV-Geräte wie Computer sind oftmals in der Lage, diese Verzögerung zu kompensieren, sodass es vom Verbraucher her keinen Einbruch erkennbar ist. Daher ist dieses System hauptsächlich für Computer oder Geräte des nicht-kritischen Bereichs geeignet.
2.)
Line-Interactive-USV Anlagen der Klassifikation 2 nach IEC 62040-3
Line-Interactive-Anlagen stellen einen Kompromiss zwischen der Offline- und der Online-Technologie dar. Im Gegensatz zu Offline-USV-Geräten glätten sie die Ausgangsspannung aus, um die angeschlossenen Verbraucher vor Überspannungen und Leitungsrauschen zu schützen.
3.)
Online USV Anlagen der Klassifikation 1 nach IEC 62040-3
Online-USV-Anlagen der Doppelwandler-Klasse sind für kritische Anwendungen optimal, da durch ihren dauerhaft aktiven Gleich- und Wechselrichter ein sauberer Wechselstrom erzeugt wird. Sie schützen dadurch vor hohen Spannungsspitzen, Frequenzabweichungen, Schaltspitzen und Oberwellen. Im Falle eines Netzausfalls erfolgt keine Spannungsunterbrechung, sodass Ihre Verbraucher stets versorgt werden.
Wie lang ist die Überbrückungszeit der USV-Anlage?
Die Überbrückungszeit hängt von der angeschlossenen Last ab. In dem folgenden Diagramm können Sie die Überbrückungszeit entsprechend ermitteln.
Laufzeitdiagramm.
Welche USV-Leistung benötigte ich?
Geben Sie hier die Gesamtlast (in Watt) aller Geräte ein, die durch die USV geschützt werden sollen.
Es empfiehlt sich einen Puffer von 20% nach oben zu berücksichtigen.
Beispielrechnung:Monitor: ca. 110 Watt
PC/Workstation: ca. 100 Watt
Router: ca: 20 Watt
______________________
Gesamtlast: 230 Watt
230 Watt plus 20% =
276 Watt (benötigte Max. Leistung der USV)Was für Bauarten gibt es?

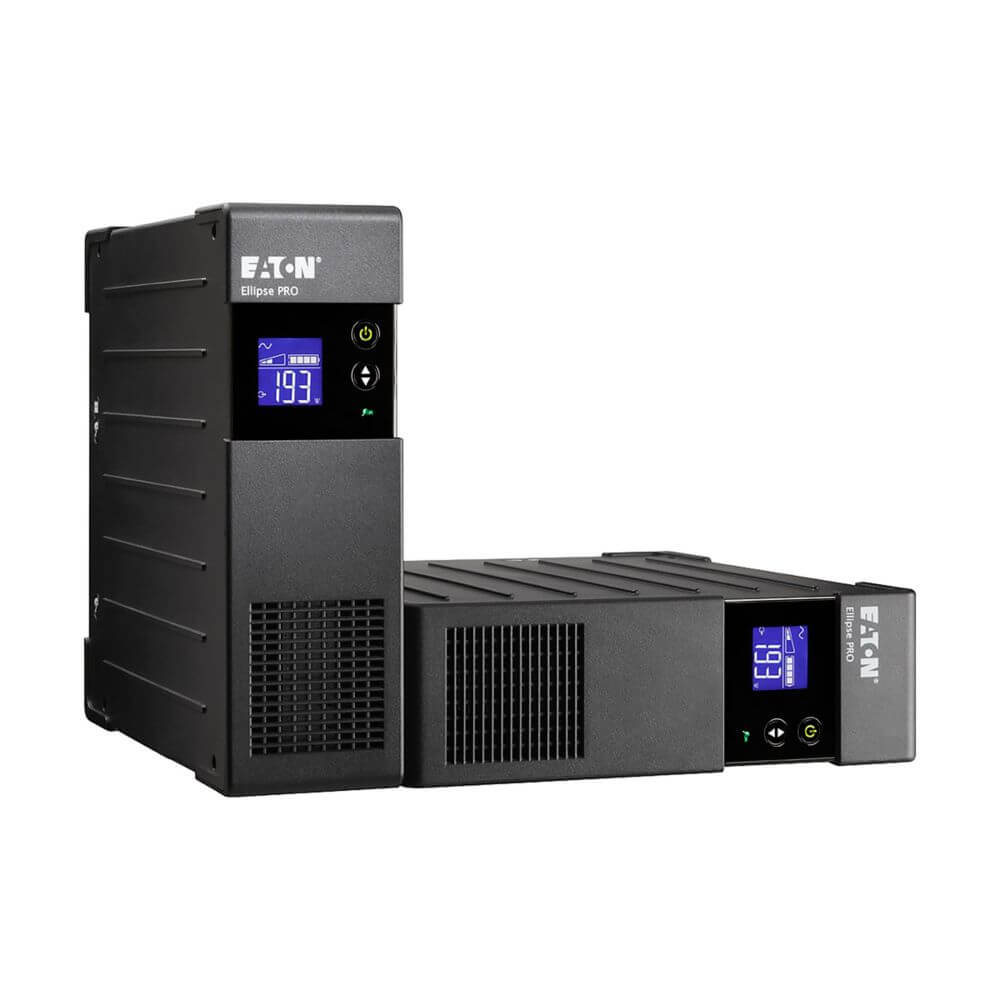

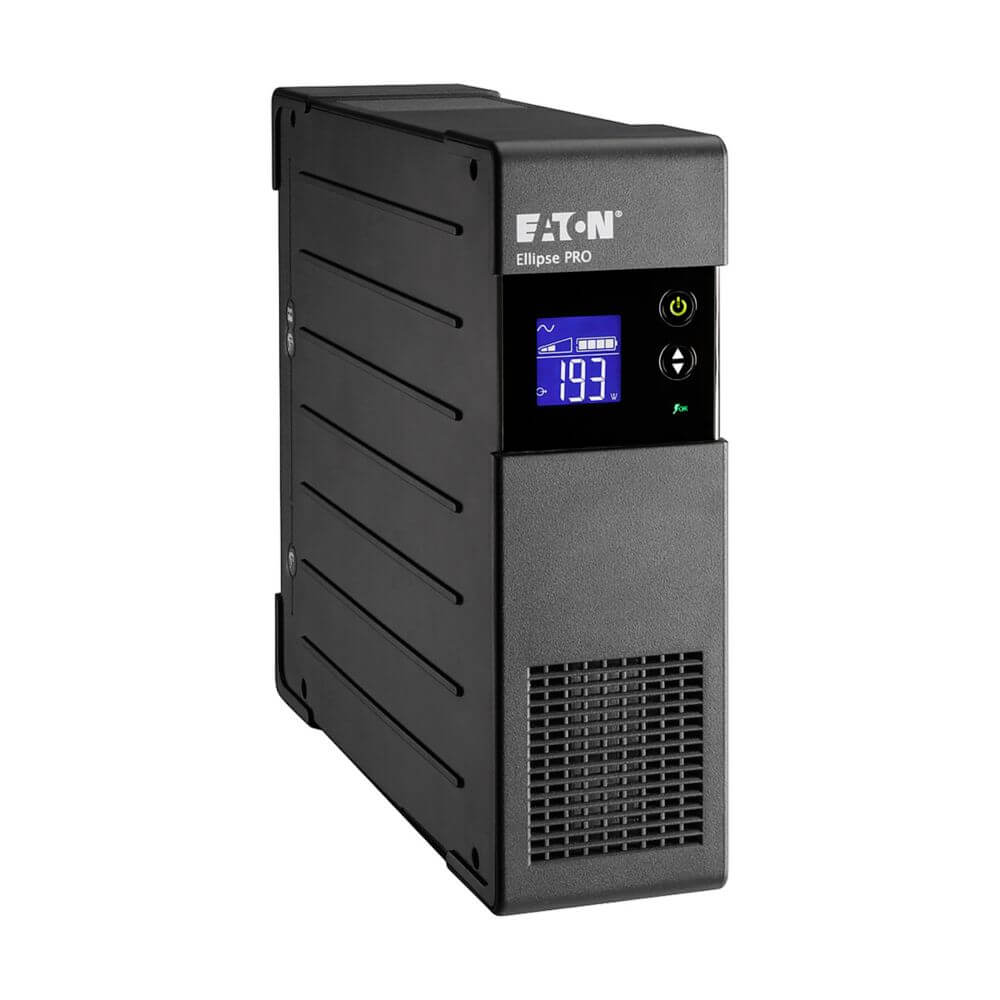

Es gibt unterschiedliche Bauarten von USV Anlagen. Standgeräte oder 19"-Rackmodule. Wenn man eine Bauart wählt, ist es wichtig, dass man den Standort vorher bestimmt.
